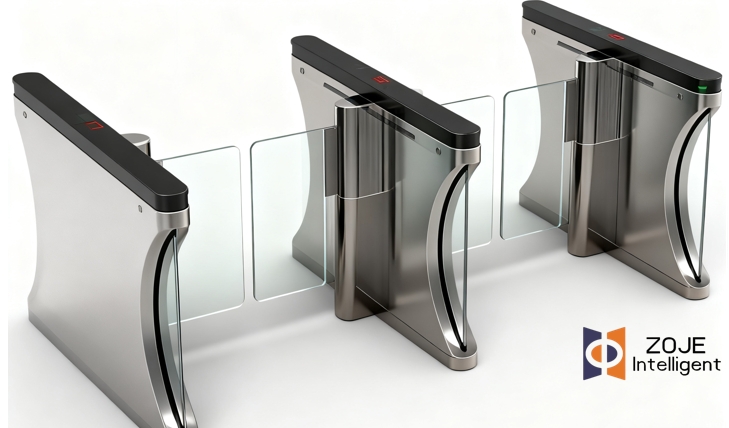

충돌 방지 스윙 게이트의 핵심 아키텍처와 작동 모듈은 무엇으로 구성됩니까?

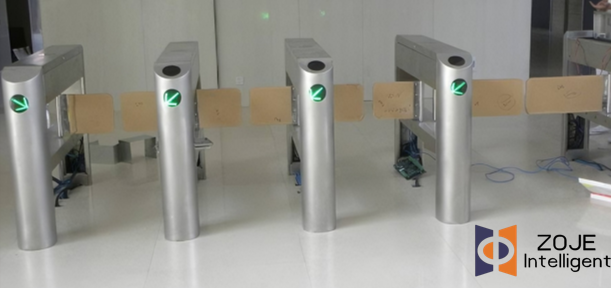

양방향 충돌 방지스윙 게이트주로 메인측 게이트 장치와 2차측 게이트 장치로 구성됩니다. 메인 측 게이트 장치에는 게이트 하우징, 메인 제어 모듈, 보조 제어 모듈, 모터 제어 모듈, 인터페이스 디스플레이 모듈, 버저, 인바운드 교통 표시 등, 인바운드 카드 리더기, 적외선 센서 수신기 어레이 및 메인 측 플랩 게이트 구조가 포함됩니다. 2차측 게이트 장치에는 게이트 하우징, 아웃바운드 교통 신호등, 적외선 센서 송신기 배열, 아웃바운드 카드 리더 및 2차측 플래핑 게이트 구조가 포함됩니다. 양방향 충돌방지 스윙게이트의 메인측 게이트 장치와 2차측 게이트 장치는 브리징 케이블로 연결됩니다.

양방향 스윙 게이트의 주요 기능 모듈에는 센서 모듈, 메인 컨트롤러 모듈 및 시스템 통신 모듈이 포함됩니다.

1. 메인 컨트롤러 모듈: 양방향 메인 컨트롤러 모듈스윙 게이트보조 제어 모듈에서 수집한 보행자 통행 상태 데이터를 수신한 후, 통행 인식 알고리즘을 기반으로 보행자 통행을 판단하고, 판단 결과에 따라 표시판과 부저의 동작을 제어한다. 또한 CAN 버스를 통해 모터 제어 모듈에 제어 명령 데이터를 전송하여 양방향 충돌 방지 스윙 게이트의 상태를 제어합니다.

2. 보조 제어 모듈: 이 모듈은 주로 양방향 충돌 방지 스윙 게이트의 센서 감지 모듈의 정상적인 작동을 담당하며 통과 상태 신호를 얻기 위해 적외선 신호의 동기 전송 및 수신을 실현합니다. 그런 다음 상태 신호를 통과 상태 데이터로 변환하고 이를 CAN 버스를 통해 메인 제어 모듈로 전송합니다.

3. 센서 모듈: 이 모듈은 슬레이브 측의 센서 송신 어레이와 마스터 측의 센서 수신 어레이로 구성됩니다. 양방향 충돌 방지 스윙 게이트 채널 내에서 보행자 통행 상태를 감지하는 역할을 담당합니다. 송신 센서와 수신 센서 사이에 물체가 있으면 높은 레벨을 출력합니다. 그렇지 않으면 낮은 레벨을 출력합니다.

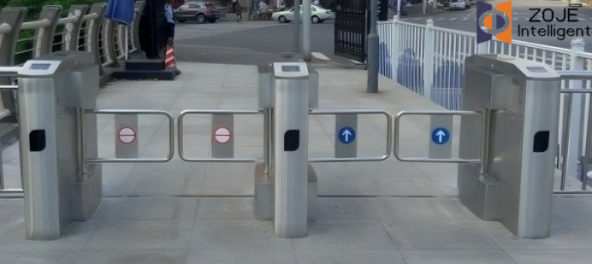

4. 음향 및 조명 시스템 모듈: 양방향 충돌 방지 스윙 게이트의 이 모듈은 주로 채널 표시등, 통로 표시등 및 경보 장치로 구성됩니다. 게이트 본체 양쪽 끝에 채널 표시 등이 설치되어 보행자 통행이 허용되는지 또는 게이트 장비가 제대로 작동하는지 여부를 표시합니다. 이 방향으로 통행이 허용되면 녹색으로 표시됩니다. 그렇지 않으면 빨간색으로 표시됩니다. 통로 표시등은 게이트 하우징 상단에 설치됩니다. 보행자가 승인되면 양방향 충돌 방지 스윙 게이트가 열리고 해당 방향의 통과 표시등이 빨간색에서 녹색으로 바뀌어 보행자가 정상적으로 게이트를 통과할 수 있음을 나타냅니다. 알람 모듈은 다양한 무단 통행을 감지하는 데 사용됩니다. 경보 장치는 일반적으로 높은 데시벨 부저를 사용하며 다양한 이상 정도(예: 뒤따라 이동, 강제 진입, 역방향 통과 등)에 따라 연속 소리 또는 간헐적 소리와 같이 필요에 따라 다양한 경보 모드로 설정할 수 있습니다.

5. 모터 및 기계 구동 모듈: 이 모듈은 CAN 버스를 통해 메인 컨트롤러로부터 명령을 수신하고 스윙 암의 개폐를 제어합니다. 모터는 일반적으로 스윙암의 부드럽고 정밀한 작동을 위해 토크 제어 및 과부하 보호 기능을 갖춘 서보 모터 또는 기어드 DC 모터를 사용합니다. 저항(예: 보행자 충돌 또는 이물질로 인한 장애물)에 직면하면 모터가 자동으로 후진하거나 서행 정지 상태로 진입하여 물리적 충돌 방지 및 부상 보호 역할을 하며, 이는 "충돌 방지" 기능의 핵심 표현입니다.

6. 통신 및 통합 모듈: 내부 CAN 버스 통신 외에도스윙 게이트일반적으로 상위 수준 접근 제어 시스템, 티켓팅 시스템 또는 중앙 관리 플랫폼과의 데이터 교환을 용이하게 하기 위해 표준 외부 통신 인터페이스(예: RS485, TCP/IP, Wiegand 프로토콜 등)를 제공합니다. 이 모듈은 외부 승인 신호(카드 스와이프, 안면 인식, QR 코드 확인 신호 등)를 수신하고 개폐문의 실시간 상태(개폐 상태, 경보 정보, 통과 횟수 등)를 관리 시스템에 업로드하는 역할을 담당합니다.

위 모듈의 정확한 조정을 통해 양방향 충돌 방지 스윙 게이트는 통행 허가를 효율적으로 관리하고 보행자 안전을 효과적으로 보호합니다. 효율적인 통행 논리 판단과 신속한 기계적 반응을 강조할 뿐만 아니라 불법 통행이나 비정상적인 상황 발생 시 경고, 보호, 유연한 처리 능력을 강조하도록 설계되었습니다. 따라서 지하철, 공항, 경기장, 사무실 건물 등 높은 보안성과 높은 통행 효율성이 요구되는 장소에 널리 사용됩니다. 전체 시스템은 메카트로닉스, 지능형 감지 및 네트워크 관리 기술의 포괄적인 적용을 구현합니다.
