영상 기반 주차 유도 시스템이란?

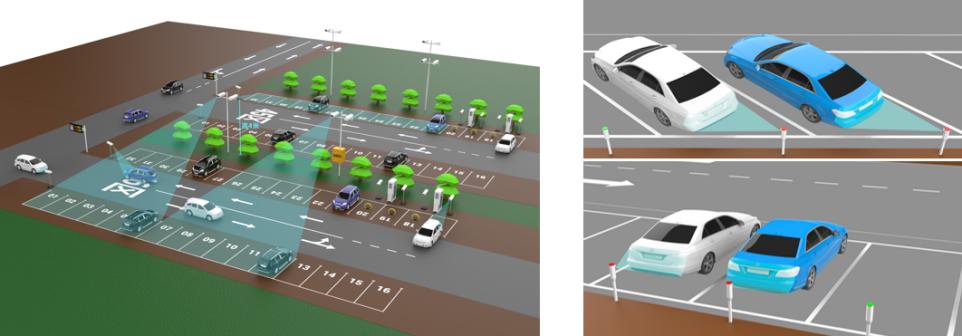

영상 기반 주차 안내 시스템영상인식 기술을 기반으로 한 주차관리 시스템입니다. 각 주차공간에 설치된 영상주차감지단말기를 이용해 실시간으로 공간상황을 파악하고, 여유공간을 카운트해 차량을 안내한다. 시스템은 영상 주차 감지 단말, 영상 노드 컨트롤러, 중앙 컨트롤러로 구성되며, 지능형 영상 기반 주차 안내 및 차량 검색 시스템까지 통합해 확장이 가능하다.
이 시스템은 이미지 처리 기술을 사용하여 주차 공간의 이미지를 실시간으로 캡처하며 정확도는 99%가 넘습니다. 안내 화면에 주차 가능 공간에 대한 정보가 표시되며, 각 공간의 상태는 빨간색과 녹색 표시등으로 표시됩니다. 영상주차감지단말기는 화각이 넓어져 차량 측면 포착이 더욱 용이해지고, 도난 방지, 모니터링 등 보안 기능도 강화됐다. 기존 초음파 감지 기술에 비해 편리한 배선, 미려한 설치, 안정적인 작동 등의 장점이 있어 도시 주차 자원 부족 문제를 해결하고 주차 효율성을 높이는 데 이상적입니다.
1. 시스템 특징:
번호판 인식 카메라는 카드 리더 시스템을 사용하여 주차 공간 위에 설치됩니다. 이 카메라는 하나 이상의 주차 공간의 비디오 정보를 실시간으로 처리하여 공간 상태와 차량 번호판을 감지합니다. 주차 공간의 점유 상황은 주차 안내 디스플레이로 직접 전송되어 운전자에게 안내를 제공합니다. 동시에, 번호판과 주차 공간 이미지가 데이터 서버로 전송되어 저장되고 차량 위치 추적에 사용됩니다.
2. 시스템의 장점
가)영상 기반 주차 유도 시스템건축이 간단하여 시공 난이도와 건축 비용을 효과적으로 줄일 수 있습니다. 장거리 작동과 높은 안정성을 제공하여 시스템 신뢰성과 넓은 적용 범위를 보장합니다. 기존 노드 컨트롤러와 중앙 컨트롤러를 기존 네트워크 스위치로 교체하면 시스템 안정성이 향상되고 잠재적인 오류 지점이 줄어들며 고객 하드웨어 비용이 절감됩니다.
b) 번호판 인식 카메라는 듀얼 포트 네트워크 통신 모드를 사용합니다. 하나의 네트워크 케이블은 15대의 번호판 인식 카메라를 지원하므로 기존 네트워크 카메라(각각 스위치에 별도의 네트워크 케이블이 필요함)에 비해 케이블링 및 노동력이 크게 절약됩니다. 또한 배선이 미적으로 더 보기 좋고 문제 해결도 단순화됩니다.
c) 번호판 인식 장치에는 RS485 기능이 통합되어 있어 LED 차량 디스플레이를 가장 가까운 번호판 인식 카메라에 연결할 수 있습니다. 기존 지자기 센서에 비해 케이블링 및 배선 비용이 절약됩니다.
d) TCP/IP 네트워크 구조는 장비 설치 및 배선을 크게 단순화하는 동시에 데이터 전송 속도와 보안을 보장합니다. 또한 모든 구성 요소는 모듈식 설계로 되어 있어 한 장치를 변경해도 다른 장치의 정상적인 작동에 영향을 미치지 않습니다. 이 네트워크 구조는 나중에 제품 배치 위치가 변경될 때 상당한 이점을 제공합니다. 새로운 위치에서 기존 LAN에 제품을 연결하기만 하면 정상 작동을 재개할 수 있어 편리하고 빠릅니다.
3. 시스템 구성:

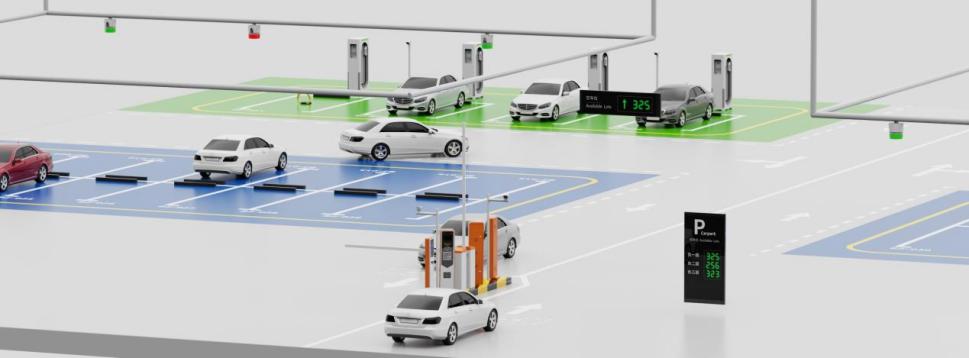

그만큼영상 기반 주차 유도 시스템주로 번호판 인식 카메라, 역탐색기, 안내 디스플레이, 스위치, 서버로 구성됩니다.
a) 번호판 인식 카메라: 지능형 기능을 갖춘 이 카메라는 지능형 알고리즘을 사용하여 실시간 비디오 스트림을 분석하여 주차 공간 상태를 자동으로 모니터링합니다. 차량이 진입하면 감지기가 자동으로 차량의 영상을 촬영하고 관련 정보를 분석하여 주차 유도 및 후진 차량 검색 시스템에 기초 데이터를 제공합니다.
b) 역검색기(차량 찾기): 계단이나 엘리베이터 입구 근처에 위치하여 운전자가 주차된 차량을 쉽게 찾을 수 있도록 해줍니다. 각 기계는 적외선 터치스크린, 컴퓨터, 전원 공급 시스템, 소프트웨어 및 캐비닛으로 구성됩니다.

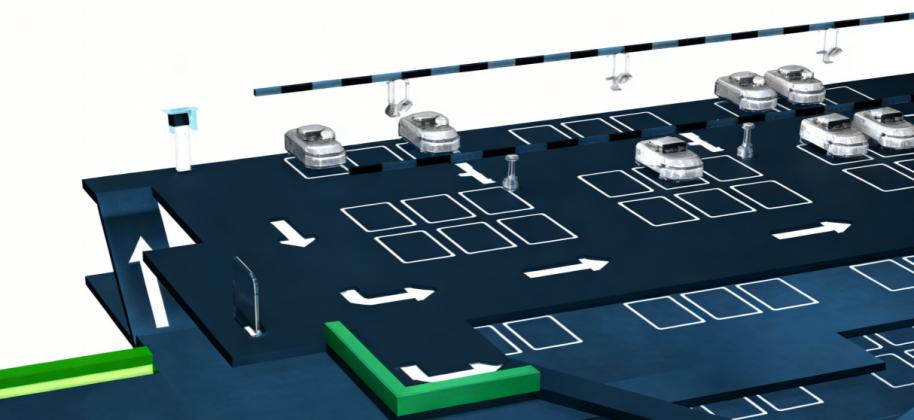

c) 주차 안내 디스플레이: 주차 안내 디스플레이는 주차장 내 주요 교차로에 설치됩니다. 디스플레이 수와 표시되는 텍스트 내용은 고객 요구에 따라 맞춤화됩니다. 노드 컨트롤러로부터 정보를 받아 주차 공간의 위치를 숫자, 화살표, 텍스트 등으로 표시해 운전자가 시스템에서 할당한 여유 공간을 빠르게 찾을 수 있도록 안내한다. 주차 안내 디스플레이는 서버로부터 신호를 수신하여 각 교차로에서 모든 방향으로 교통을 안내함으로써 주차장 내 가장 적합한 위치에 교통을 할당하여 원활한 교통 흐름과 주차 공간의 완전한 활용을 보장합니다.
d) 대형 옥외 전광판: 주차장 입구에 위치한 대형 옥외 전광판을 통해 각 기능 구역의 주차 공간 이용 가능 여부를 확인할 수 있습니다. 노드 컨트롤러로부터 정보를 받아 사용 가능한 공간 수를 숫자와 텍스트로 실시간 표시해 운전자에게 진입 준비를 알린다. 연중무휴로 운영됩니다.
